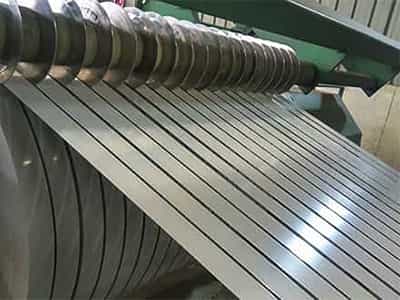

1060鋁帶介紹

1060鋁帶在我們?nèi)帐褂玫沫h(huán)境中，我們一般稱呼其為純鋁帶亦或者是標準鋁帶。因為1060鋁帶帶含鋁量為99.60%以上，在我們?nèi)粘Ｉ钪兴佑|的鋁帶帶中，屬于使用量比較大的一款，也是比較常用的一款產(chǎn)品。其中也得益于，1060鋁帶在我們國內(nèi)的生產(chǎn)環(huán)境中，技術比較成熟價格又具有足夠的優(yōu)勢性能。

1060鋁帶狀態(tài)

1060-H18鋁帶：屬于不退火工藝鋁帶，在目前的1060鋁帶整體的工藝中，屬于比較常見的一種。也通常被我們稱作是全硬鋁帶、不可折彎鋁帶等，一般適用于氧化鋁帶的用途比較多。

1060-H24鋁帶：屬于中退鋁帶，在1060鋁帶中算是較為常用的一款，因為他的退火工藝在整體數(shù)據(jù)中算是比較中規(guī)中矩，因此性能上可以做到90度折彎不開裂，相對來講適合沖壓、淺沖、的行業(yè)應用。

1060-H14鋁帶：屬于中退鋁帶，他的加工工藝屬于是退火后再冷軋一個道次，優(yōu)勢是版型的平整度比較好，適合回去自己平或者是對于平整度要求高的行業(yè)。缺點也是比較明顯的，就是表面會有油【因為其工藝是退火后再軋一道次】，因此對比來說H14適合平整要求高的，H24適合沖壓無油表面要求高的。

1060-O態(tài)鋁帶：屬于完全退火鋁帶，他的是目前我們所接觸到的1060鋁帶退火狀態(tài)中，退火時間*長的一個。尤其是對于整加工狀態(tài)來講，這種鋁帶退火狀態(tài)也是比較軟的一種。他的使用一般偏向于沖壓、深沖、例如生活中較為常見的的燈具料就是目前我們所使用中比較多的一種。

1060-H112鋁帶：屬于熱軋鋁帶的退火工藝，一般情況下，可以理解為H24，但是并不相同。我們是清楚的對于熱軋鋁帶他的性能會更好一些，不會有晶粒度粗大的問題。

1060-H22鋁帶：屬于介于O態(tài)鋁帶和H24鋁帶直接的一種新工藝鋁帶，軟度的話介于兩者之間，一般情況下，都是作為一種單獨的使用來界定，例如對于沖壓有一定的要求，但是，相對來說又不需要那么軟，不利于使用。這種情況下，較為可替代的產(chǎn)品就是H22狀態(tài)鋁帶。具有比較好的性能優(yōu)勢。

1060鋁帶化學成分

1060鋁帶執(zhí)行標準

《GB/T 3880.1-2012》一般工業(yè)用鋁及鋁合金板、帶材：**部分：一把要求

《GB/T 3880.2-2012》一般工業(yè)用鋁及鋁合金板、帶材：第二部分：力學性能

《GB/T 3880.3-2012》一般工業(yè)用鋁及鋁合金板、帶材：第三部分：尺寸偏差

1060鋁帶性能標準

根據(jù)國標《GBT-3880-2012》版本標準中的標準描述指示，我們可以知道，由于厚度不同，退火狀態(tài)工藝不相同，所產(chǎn)生的要求也不是一般相同的，一般情況下1060鋁帶的力學性能數(shù)據(jù)通常為：

抗拉強度σb (MPa)：110-136 （※數(shù)值范圍內(nèi)）

伸長率δ10 (%)：3-5（※數(shù)值范圍內(nèi)）

密度G（cm^3)：2.70 g/cm^3（常規(guī)國標1系鋁帶數(shù)值）

布氏硬度（HBS）：18-40（※數(shù)值范圍內(nèi)）

韋式硬度（HW）：0-2.8（※數(shù)值范圍內(nèi)）

1060鋁帶特點

1、硬度穩(wěn)定：1060鋁帶的含鋁量高，根據(jù)國標技術要求鋁含量都在99.60%以上。材質(zhì)硬度一般但是適合反復折彎的用途等。加上現(xiàn)在對于1060鋁合金的普板替代化。使得1060鋁帶根據(jù)有一定的優(yōu)勢。

2、工藝成熟：1060鋁帶作為一種目前來講，市面上使用人數(shù)比較多的一款鋁帶產(chǎn)品。他的技術工藝，以及生產(chǎn)的水平要求都屬于比較低的一種，尤其是現(xiàn)在1060鋁帶的市場成熟度高，品質(zhì)配比度高等優(yōu)勢使得1060鋁帶工藝更為穩(wěn)定成熟，技術水平等要求也更為成熟。

1060鋁帶用途

如變壓器鋁帶、熱熔膠鼻梁條、沖壓配件等軍事1060鋁帶用途以及使用場景中非常常見的使用用途。
